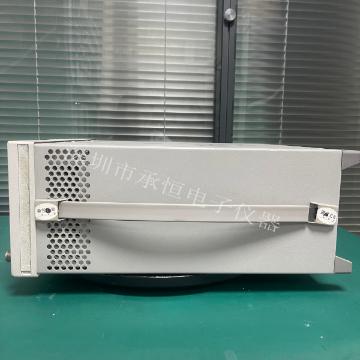

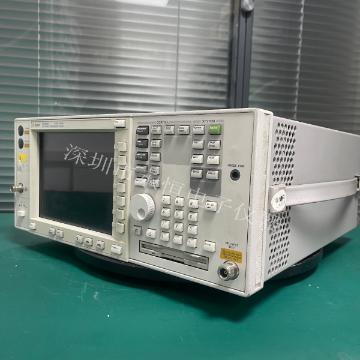

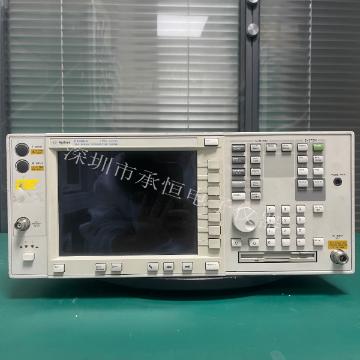

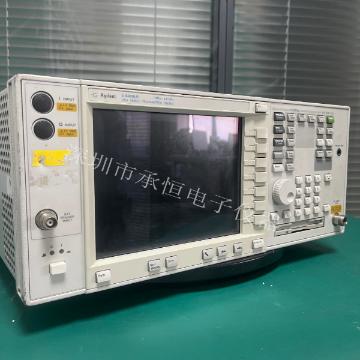

E4406A CDMA发射机测试仪概述

E4406A基于安捷伦在CDMA测量技术领域的先驱成就，专为快速高效的cdmaOne测量设计。新增ACPR（邻道功率比）测量功能，动态范围提升，支持IS-95A和ANSI J-STD-008等工业标准。

关键性能指标

频率范围

RF输入：7MHz~314MHz、329MHz~4GHz

基带IQ输入：0~5MHz

频率分辨率：1Hz

频率参考精度

初始校准精度：±5×10⁻⁸

任意24小时老化率：±5×10⁻¹⁰（预热后）

预热时间：1小时（典型值）

输入特性

RF输入大安全功率：+35dBm（3.16W）

基带IQ输入范围：

50Ω阻抗：-5~+13dBm（6dB步进）

600Ω/1MΩ阻抗：-18~0dBV（6dB步进）

动态性能

三阶互调失真（RF输入）：≥+24dBm截获点（频率≥800MHz）

基带IQ通道匹配：

幅度匹配：±0.25dB（0~5MHz）

相位匹配：±2.0°（0~50MHz）

测量功能

波形测量

扫描时间范围：10μs~20s（取决于RBW）

分辨率带宽：1Hz~10MHz（支持高斯/平顶滤波器）

平均模式：支持功率平均（RMS）、大值/小值捕获

频谱分析

带宽范围：

RF输入：10Hz~10MHz

基带IQ输入：10Hz~5MHz（单通道）

FFT窗口类型：平顶、Hanning、Blackman等9种可选

触发功能

触发源：自由扫描、视频（IF包络）、外部触发等

延迟精度：±33ns

RF突发触发灵敏度：-40dBm~+30dBm

物理特性

尺寸：426mm（宽）×432mm（长）×17mm（高）

重量：19kg（净重）

典型应用场景

CDMA发射机合规性测试（如IS-95A标准）

高动态范围ACPR测量

基带IQ信号完整性分析（支持多阻抗匹配）

注：指标中“”部分为原始文档模糊处，实际使用需参考完整规格手册。
