一、产品概述
伽安科技“安固”GM700-PLUS-V系列-固定式气体检测仪，是伽安科技(深圳)有限公司基于多年气体检测技术沉淀自主研发的工业级防爆型在线式气体监测仪表，专为工业现场固定点位、24小时不间断气体安全防控设计;该产品采用高精度进口传感器技术，支持1～6种气体灵活组合监测，可检测氧气、易燃易爆气体、有毒有害气体、VOCs等500余种气体，能实时监测多种气体浓度，集高精度检测、智能报警、多模式数据远程传输、设备联动功能于一体，具备强抗干扰能力、长寿命设计及IP66、IP68防护等级，可在复杂工况下稳定运行，广泛应用于石化、电力、市政等行业，是工业安全生产、环保监测领域核心的气体安全防护设备，助力企业实现安全生产与智能化气体风险管控。

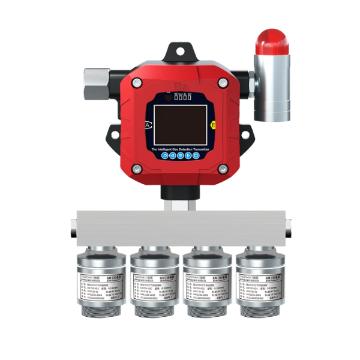

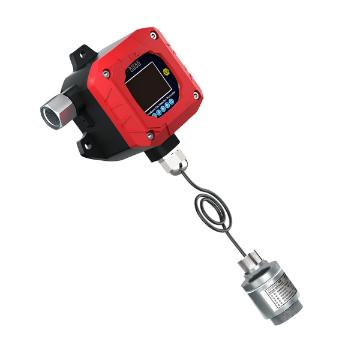

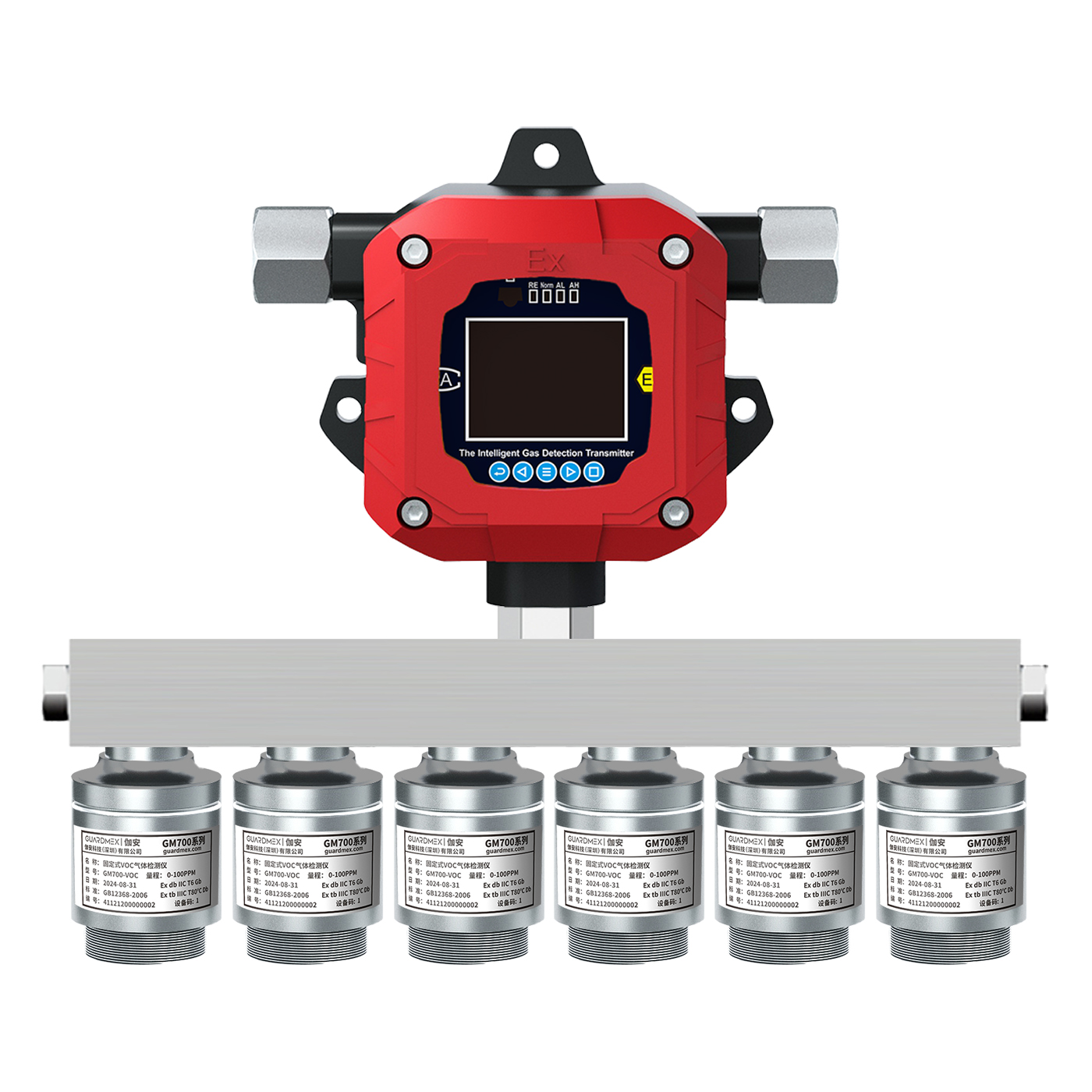

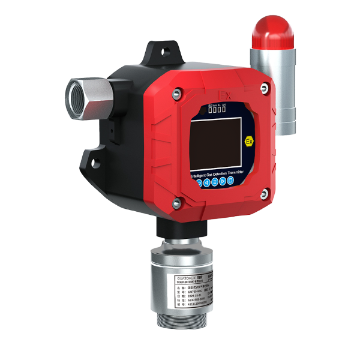

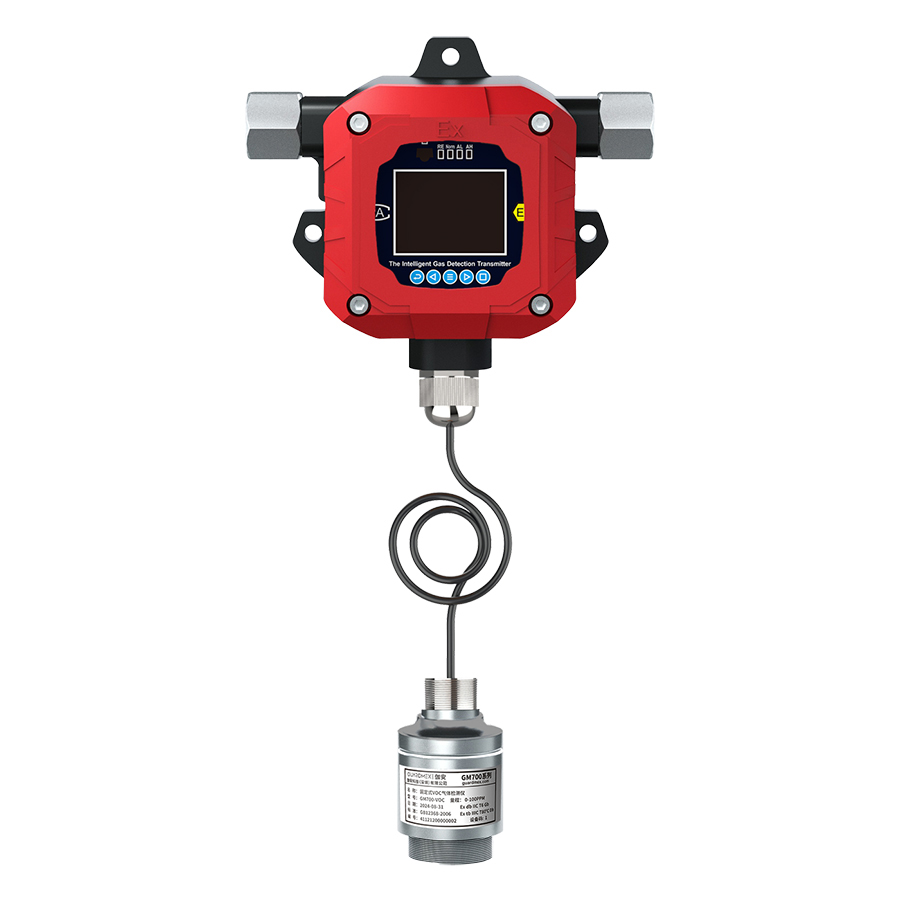

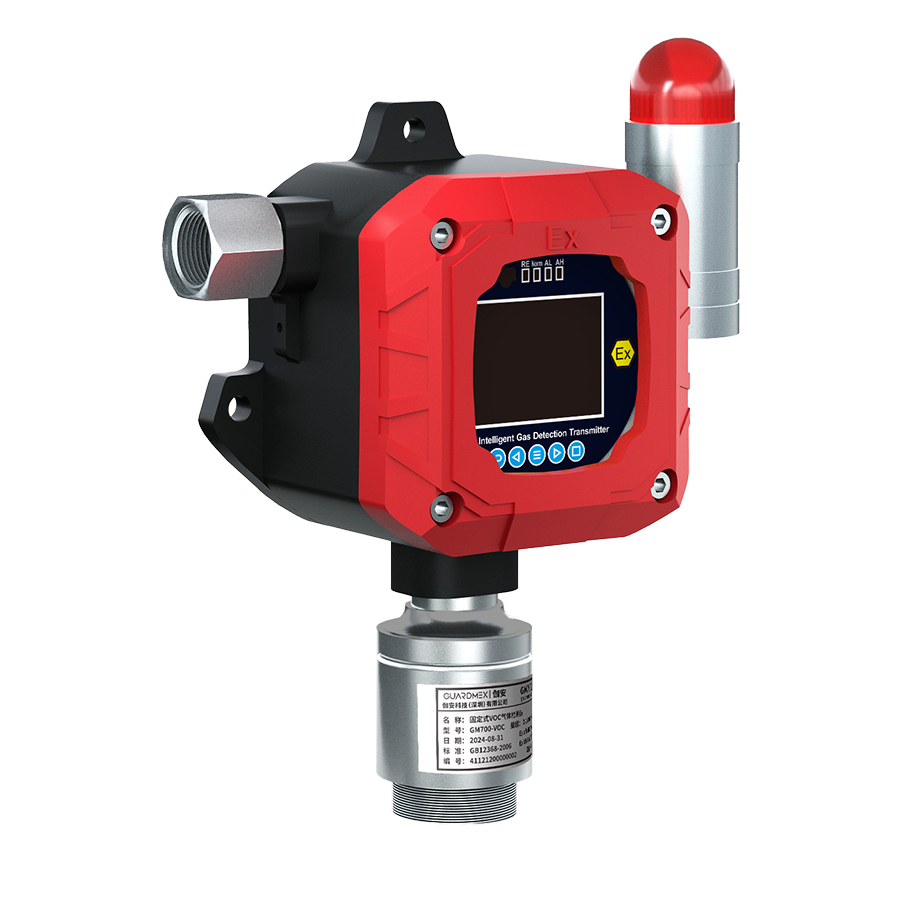

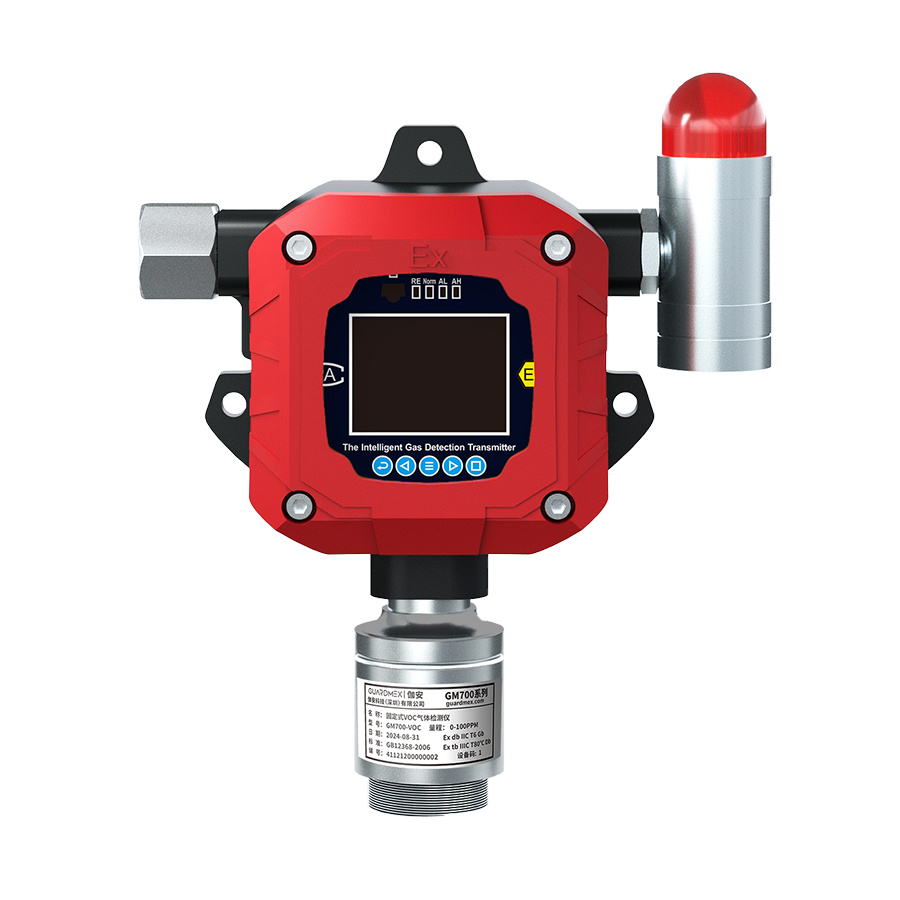

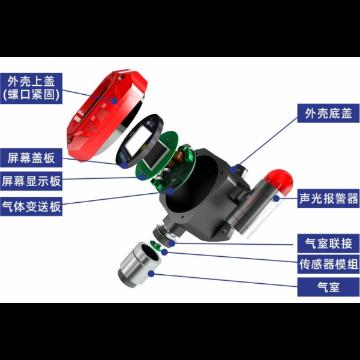

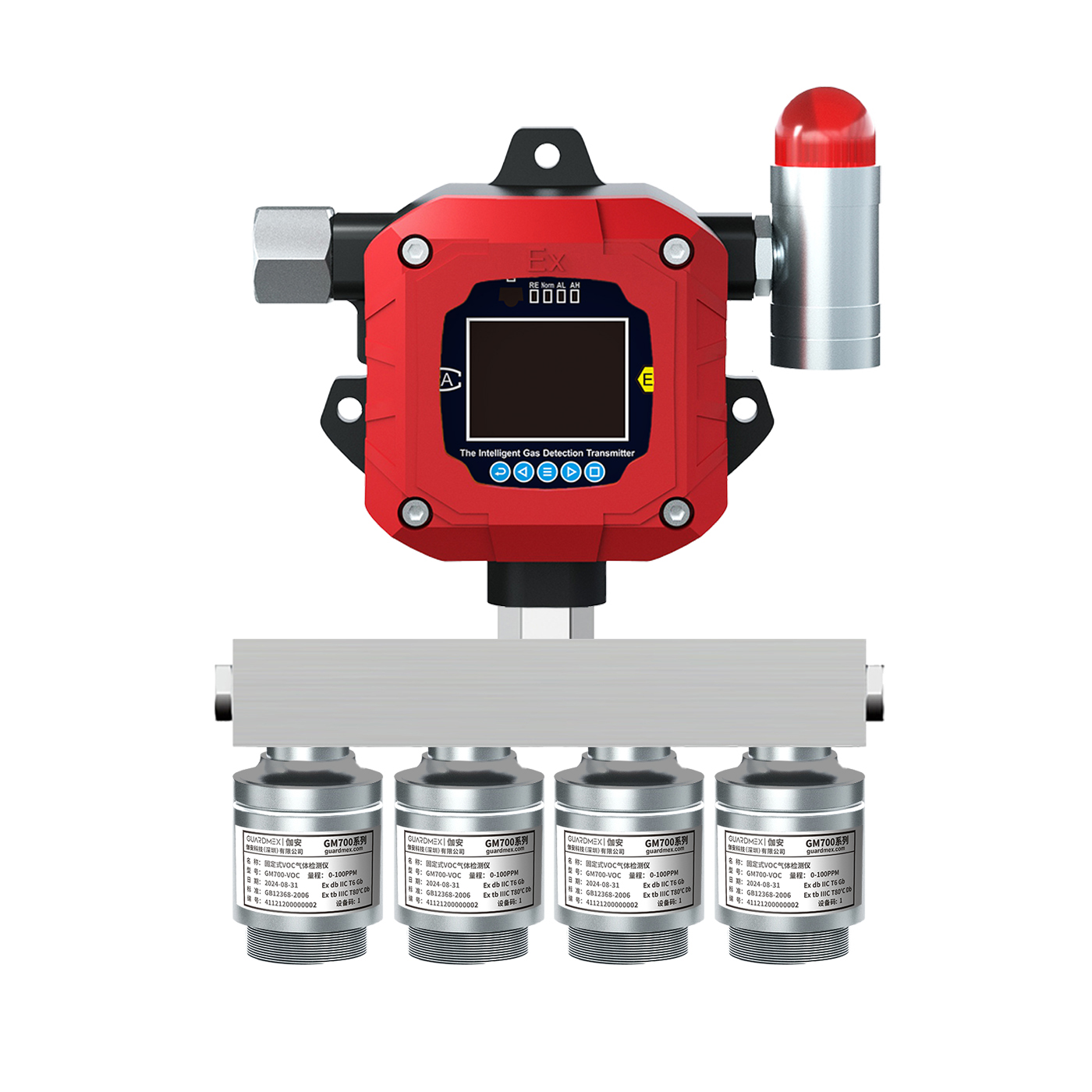

二、产品图片
三、产品特点
★外壳采用压铸铝+喷砂氧化/氟碳漆工艺，具备防爆、防腐蚀、抗冲击特性，适配化工、冶金等高腐蚀工业场景。
★支持 1～6 种气体任意组合监测，兼容电化学、催化燃烧、NDIR 红外、PID 光离子、热导、半导体6大主流检测原理，可覆盖500+种易燃、有毒有害、VOCs、氧气等气体，适配全场景监测需求，可直接设置多气体组合、多检测原理兼容的要求。
★检测精度：≤±1%F.S～≤±3%F.S，响应时间 T90≤20 秒;同时线性误差≤±1%、重复性≤±1%、零点漂移≤±1%(F.S/年)，内置全量程温湿度补偿算法，长期运行稳定性大幅领先行业常规水平，可设置核心精度、响应时间的技术门槛。
★标配扩散式，可选流通式、泵吸式采样，适配开放空间、密闭管道、罐体、负压工况等不同监测场景，无死角覆盖各类安装工况。
★整机取得气体+粉尘双重防爆资质，防爆标识为Ex db ia IIC T6 Gb/Ex ia tb IIIC T80℃ Db，覆盖IIC级爆炸性气体环境与IIIC级可燃性粉尘环境，达到T6/T80℃最高温度组别，可适配1区、2区等高危爆炸危险场所。
★防护等级符合GB/T4205-2017标准，达到IP66/IP68级，远超行业常规IP65防护要求，具备优异的防水、防尘、防腐蚀、抗冲击能力，可稳定适应高湿、高粉尘、强腐蚀等恶劣工业环境。
★标配4-20mA模拟量信号(传输距离 1km)、RS485数字信号(标准Modbus RTU协议，传输距离 3km)，可选配0-5V/0-10V电压信号;标配 2 组无源触点继电器，可选第三组继电器，全面兼容PLC、DCS等工业控制系统。
★可选配4G/5G、LoRa、NB-IoT、Wi-Fi、蓝牙、433Mhz、TCP/网桥等全品类无线传输模式，其中LoRa传输最远可达 20km、433Mhz传输2km、TCP/网桥传输5km，支持大批量设备组网、穿墙绕遮挡传输、点对点/多对点传输，可适配厂区大范围、多点位、复杂建筑环境的组网需求。
★支持4G数据接入伽安物联云平台，可通过电脑、手机微信/APP实时查看数据、接收报警信息，同时支持GPRS传输至用户指定服务器，接收设备覆盖电脑、控制报警器、PLC、DCS、手机、平板电脑全终端，满足用户本地化+远程化双重监控需求。
★标配≥100dB高分贝现场声光报警，远超行业常规≥90dB的标准;标配两级报警，可选三级报警，支持常规高低报警、区间控制两种报警模式，可灵活设定浓度阈值;同时可选配外置报警器、远程控制器报警、电脑软件报警、手机APP通知、短信报警，实现本地+远程全链路预警。
★具备国家权威机构鉴定的型式批准证书，交货时可同步提供第三方校准证书。
四、技术参数
产品名称 | 固定式气体检测仪 |
产品品牌 | 伽安科技|Guardmex |
产品型号 | GM700-PLUS-V系列 |
外型尺寸 | 长160mmx宽85mmx高215mm（以实物为准） |
整机重量 | 约1.8KG（以实物为准） |
检测气体 | 1～6种气体任意组合，兼容500+种易燃气体、有毒有害气体、VOCs、氧气等气体。 |
检测原理 | 电化学原理、催化燃烧原理、非色散红外（NDIR）原理、光离子化（PID）原理、热导原理、半导体原理 |
量程 | 0-100%LEL、、0-25%VOL、0-30%VOL0-1ppm、0-5ppm、0-10ppm、0-50ppm、0-100ppm、0-500ppm、0-1000ppm、0-5000ppm（根据客户需求及其工况实际情况定制） |
分辨率 | 电化学分辨率：0.1 ppm 或 0.01 ppm、0.1%VOL，催化燃烧分辨率：1%LEL，非色散红外（NDIR）分辨率：0.01%VOL 或 1ppm，光离子化（PID）分辨率：0.1 ppm 或 0.001 ppm（1 ppb）（根据客户需求及其工况实际情况定制） |
采样方式 | 扩散式、流通式、泵吸式可选 |
气体扩展 | 支持1～6个传感器 |
传感器寿命 | 电化学/催化燃烧:2-3年、红外:5-10年 |
显示屏 | 2.4 寸工业级彩屏，实时显示浓度/温湿度/报警/曲线 |
操作界面 | 支持中英文切换 |
显示单位 | ppm,ppb,%LEL,%VOL, mg/m³, ug/m³ |
检测精度 | ≤±1~3%FS （视具体传感器而定）。±3%FS是常见水平; |
响应时间 | ≤20秒（T90）(有毒气体通常要求≤30秒,响应时间越短，现场预警越及时，安全保障能力越强) |
恢复时间 | ≤20秒 |
线性误差 | ≤±1% |
零点漂移 | ≤±1% （F.S/年） |
重 复 性 | ≤±1% |
外壳材质 | 压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀 |
安装方式 | 壁挂式安装、管道式安装、流通式安装、磁吸式安装、抱箍式安装 |
防爆标识 | Ex db ia IIC T6 Gb；Ex ia tb IIIC T80℃ Db |
防护等级 | 符合 GB/T 4205-2017《外壳防护等级（IP 代码）》，防护等级 IP66、IP68 |
存储功能 | 可选配 |
工作环境 | ①工作温度：-20℃～+55℃（典型值），-40℃～+70℃（极限值）（更高温度要求可选配预处理系统） |
②工作湿度：相对湿度≤95%RH（非凝露）（更高湿度要求可选配预处理系统） | |
③工作压力：≤30kPa（表压），（高压工况可选配减压器） | |
④工作电源：24V DC(正常工作电压范围:12～36V DC) | |
⑤电气接口：3/4"NPT 内螺纹、1/2" NPT 内螺纹，同时支持两种电气连接方式 | |
信号输出 | ①4-20mA信号传输：采用RVVP 1.0mm² 三芯、四芯屏蔽电缆，传输距离可达1km |
②RS485信号：采用标准MODBUS RTU协议，传输距离3km | |
③开关量信号：标配2组继电器，可选第三组继电器，无源触点 | |
④（选配）0-5V、0-10V电压信号输出 | |
⑤（选配）4G/5G、LoRa、NB IoT、Wi-Fi、蓝牙 | |
传输方式 | ①4-20mA传输：RVVP 1.0²三芯、四芯、电缆，传输距离1km |
②RS485传输：采用 RVSP 1.0mm² 两芯、四芯屏蔽双绞线，传输距离可达3km | |
③GPRS传输：数据上传至指定服务器 | |
④云服务器（选配）：采用 4G 传输数据，接入伽安云工业物联网平台，可通过电脑、手机微信实时查看数据 | |
⑤LoRa传输(选配)：支持路由模式，可实现大批量设备自由组网，传输距离最远可达20km | |
⑥433MHz传输（选配）：无线电台模式，支持点对点、多对点传输，传输距离可达2km | |
⑦TCP/网桥传输（选配）：大批量设备通过WiFi传输，可穿墙、绕遮挡，传输距离可达5km | |
接收设备 | （选配）支持用户电脑、控制报警器、PLC、DCS、手机、平板电脑等多种设备接入 |
报警方式 | ①现场声光报警（≥100dB）+ 2 组继电器联动 |
②（选配）外置报警器、远程控制器报警、电脑数据采集软件报警、手机APP通知、短信报警 | |
报警设置 | ①标准配置两级报警，可选三级报警 |
②气体传感器可设定常规高低报警、区间控制两种报警模式，可控制气体的浓度区间范围 | |
联动控制 | 支持风机、电磁阀、排风扇等设备联动 |
执行标准 | ①GB/T 3836.1-2021 是《爆炸性环境 第1部分:设备 通用要求》 |
②GB/T 3836.2-2021 是《爆炸性环境 第2部分:由隔爆外壳"d"保护的设备》 | |
③GB/T 3836.4-2021 是《爆炸性环境 第4部分:由本质安全型"i"保护的设备》 | |
④GB/T 3836.31-2021 是《爆炸性环境 第31部分:由防粉尘点燃外壳"t"保护的设备》 | |
资质证书 | 防爆合格证、计量器具型式批准证书、CE认证、ROSH2.0认证、SIL3认证、ISO9001认证、IS0 14001认证、IS0 45001认证、、发明专利证书：一种基于多光谱遥感融合的生态环境检测方法及系统，10个软著：高精度防干扰型复合气体检测仪控制系统、多场景便携式复合气体检测仪控制系统V1.0、数据实时传输在线式气体检测仪控制系统V1.0、轻量化手提式VOC多功能检测仪控制系统V1.0、新型智能微型环境监测传感器控制系统V1.0、机器人嗅觉传感器数据处理系统V1.0、嗅觉传感器智能标定软件V1.0、复杂场景气味识别管理系统V1.0、多模态气味数据融合系统V1.0、嗅觉传感器阵列校准管理系统V1.0 |
标准配件 | 说明书、合格证、保修卡、遥控器、包装箱 |
选配配件 | 流通盖，报警器，分体式传感器探头，耐高温（500℃）分体式传感器探头，直插式氧化锆探头（耐温:0-900℃） |
五、应用领域
1、石油化工与能源行业：石油/天然气/炼化、煤化工/焦化、燃气行业、氢能产业链
2、冶金与钢铁行业：炼铁/炼钢/轧钢、有色金属冶炼、金属热处理
3、矿业与地下工程：煤矿/非煤矿山、隧道/管廊/地铁
4、电子与半导体制造：芯片/面板/光伏、芯片/面板/光伏、电子元器件/PCB
5、电力与能源设施：火电/锅炉、变电站/变压器、储能/电站、
6、环保与市政公用：环境监测站、污水处理厂/泵站、垃圾填埋/焚烧、市政管网/下水道
7、制造业与加工业：涂料/油墨/胶粘剂、橡胶/塑料/化纤、印刷/包装、木业、食品加工/发酵
8、农业与畜牧业：温室/大棚、养殖场/屠宰场、粮食仓储/熏蒸
9、建筑与施工安全：受限空间作业、燃气管道/暖通施工、地下工程/隧道开挖
10、医疗与实验室：医院/手术室/ICU、化学/生物实验室、疾控/卫生
11、消防与应急救援：火灾现场、泄漏事故处置、防化/军事
12、商业与公共场所：酒店/餐饮/厨房、商场/写字楼/学校、车库/停车场
13、船舶与海洋工程：船舶机舱/货舱、海上平台/FPSO
六、常见气体选型表
伽安科技-常见气体选型列表 | ||
气体种类 | 分子式 | 可选量程 |
氧气 | O₂ | 0～30/100%VOL |
易燃易爆气体 | ||
甲烷（天然气） | CH4 | 0～100%LEL/5%VOL/100%VOL |
氢气 | H2 | 0～100%LEL/100%VOL |
氢气 | H2 | 0～1000/2000/40000ppm |
丙烷（液化气） | C3H8 | 0～100%LEL/2.2%VOL |
异丁烷 | C4H10 | 0～100%LEL/1.9%VOL |
乙醇（酒精） | C2H5OH | 0～40/100/200/500/1000/2000/6000ppm |
乙醇（酒精） | C2H5OH | 0～100%LEL/3.3%VOL |
乙炔 | C2H2 | 0～100%LEL/1.5%VOL |
乙炔 | C2H2 | 0～10/100ppm |
燃气 | Ex | 0～100%LEL |
一氧化碳 | CO | 0～500/1000/2000/5000ppm |
一氧化碳 | CO | 0～100%VOL |
硫化氢 | H2S | 0～100/500/1000/2000/5000/10000ppm |
氨气 | NH3 | 0～100/500/1000ppm |
氨气 | NH3 | 0～100%VOL |
乙烷 | C2H6 | 0～100%LEL/3%VOL |
乙烯 | C2H4 | 0～10/100/500/1000/2000ppm |
乙烯 | C2H4 | 0～100%LEL/2.8%VOL |
甲醇 | CH3OH | 0～10/50/100/200/500/1000/2000/6000ppm |
甲醇 | CH3OH | 0～100%LEL/5.5%VOL |
乙酸乙酯 | C4H8O2 | 0～50/100/200/500/1000/2000/6000ppm |
乙酸乙酯 | C4H8O2 | 0～100%LEL/2.1%VOL |
苯 | C6H6 | 0～40/100/200/500/1000/2000/6000ppm |
苯 | C6H6 | 0～100%LEL/1.2%VOL |
甲苯 | C7H8 | 0～10/50/100/200/500/1000/2000/6000ppm |
甲苯 | C7H8 | 0～100%LEL/1.2%VOL |
二甲苯 | C8H10 | 0～40/100/200/500/1000/2000/6000ppm |
二甲苯 | C8H10 | 0～100%LEL/1%VOL |
异丙醇 | C3H7OH | 0～100%LEL/2%VOL |
异丙醇 | C3H7OH | 0～10/100/1000/5000/10000ppm |
丙酮 | C3H6O | 0～40/100/200/500/1000/2000/6000ppm |
丙酮 | C3H6O | 0～100%LEL/2.15%VOL |
溴甲烷 | CH3Br | 0～40/100/200/500/1000/2000/6000ppm |
溴甲烷 | CH3Br | 0～100%LEL/13%VOL |
氯甲烷 | CH3Cl | 0～40/100/200/500/1000/2000/6000ppm |
氯甲烷 | CH3Cl | 0～100%LEL/8%VOL |
二氯乙烷 | C2H4Cl2 | 0～40/100/200/500/1000/2000/6000ppm |
二氯乙烷 | C2H4Cl2 | 0～100%LEL/6.2%VOL |
正己烷 | C6H14 | 0～40/100/200/500/1000/2000/6000ppm |
正己烷 | C6H14 | 0～100%LEL/1.2%VOL |
环戊烷 | C5H10 | 0～40/100/200/500/1000/2000/6000ppm |
环戊烷 | C5H10 | 0～100%LEL/1.1%VOL |
“更多可燃气体”：戊烷、丙烯、甲乙酮等 | Ex | 0～500/1000/2000/5000/10000ppm |
“更多可燃气体”：戊烷、丙烯、甲乙酮等 | Ex | 0～1/2/5/10/20/60/100%VOL |
有毒有害气体 | ||
一氧化碳 | CO | 0～500/1000/2000/5000ppm |
一氧化碳 | CO | 0～100%VOL |
二氧化碳 | CO2 | 0～500/1000/2000/5000/10000ppm |
二氧化碳 | CO2 | 0～1/2/5/10/20/60/100%VOL |
硫化氢 | H2S | 0～100/500/1000/2000/5000/10000ppm |
氨气 | NH3 | 0～100/500/1000ppm |
氨气 | NH3 | 0～100%VOL |
氮气 | N2 | 70～100%VOL |
氮气 | N2 | 0～100%VOL |
臭氧 | O3 | 0～1/10/100/500/1000/2000ppm |
一氧化氮 | NO | 0～100/200/1000/2000ppm |
二氧化氮 | NO2 | 0～100/200/1000/2000ppm |
氮氧化物 | NOx | 0～100/200/1000/2000ppm |
二氧化硫 | SO2 | 0～20/100/500/1000/2000ppm |
甲醛 | HCHO | 0～10/100/500/1000/2000ppm |
环氧乙烷 | ETO | 0～100ppm |
过氧化氢 | H2O2 | 0～100/500/1000/2000ppm |
氯化氢(盐酸) | HCl | 0～30/100ppm |
氯气 | Cl2 | 0～10/50/100/200ppm |
二氧化氯 | ClO2 | 0～1/50ppm |
磷化氢 | PH3 | 0～10/100/500/1000/2000ppm |
氰化氢 | HCN | 0～10/50/100ppm |
砷化氢 | AsH3 | 0～1/10ppm |
氟气 | F2 | 0～1/10ppm |
氟化氢 | HF | 0～10/50/100ppm |
甲硫醇 | CH3SH | 0～10/50/100/200/500/1000/2000/6000ppm |
六氟化硫 | SF6 | 0～10/50/100/1000/2000ppm |
六氟化硫 | SF6 | 0～100%VOL |
制冷剂类气体：R134a、R22、R123、R125、R404a、R407a、R407c、R410a、R507、R1234yf、R1234ze | 制冷剂类气体 | 0～1000/2000ppm |
氦气 | He | 0～100%VOL |
碳酰氯(光气) | COCl2 | 0～1/10/100/500/1000ppm |
丙烯腈 | C3H3N | 0～10/50/100ppm |
总挥发性有机物：异丁烯、环氧乙烷、戊烷、丙烯、氯仿（三氯甲烷）、非甲烷总烃、苯乙烯、联氨、丁酮、甲酸、氯乙烯、三氯乙烯、四氯乙烯、四氢呋喃、二甲基甲酰胺、甲乙酮等 | TVOC | 0～40/100/200/500/1000/2000/6000ppm |
